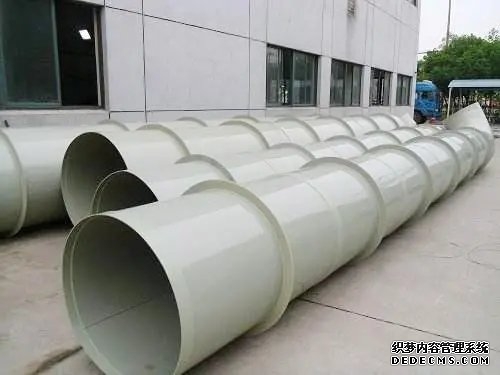

塑料PP风管强度与其性能的深度关联
在工业与民用建筑的通风系统中，塑料PP风管因其轻质、耐腐蚀等***性逐渐成为传统金属风管的替代品。然而，其强度表现并非单一物理指标，而是与材料配方、加工工艺、结构设计及使用环境等多项性能密切相关。本文将从多维度解析塑料PP风管强度与其核心性能的内在联系，为工程应用提供理论参考。
一、材料基础性能：强度形成的基因
1. 分子结构与结晶度
PP材料的强度***先取决于其分子链结构。均聚聚丙烯（HomoPP）刚性较高但脆性***，而共聚聚丙烯（CoPP）通过引入乙烯单体形成无规共聚物，在保持一定强度的同时提升了韧性。此外，材料的结晶度直接影响机械性能：高结晶度带来更高的硬度和拉伸强度，但可能降低抗冲击性；低结晶度则相反。因此，通过控制冷却速率或添加成核剂调节结晶行为，可***化风管的综合强度。
2. 添加剂体系的影响
抗紫外线剂、抗氧化剂和阻燃剂的加入虽能提升耐候性和安全性，但可能削弱基材的力学性能。例如，过量填充碳酸钙会导致材料脆化，需通过偶联剂改善界面结合，平衡强度与加工性。
二、加工工艺：强度构建的关键路径
1. 挤出成型与模具设计
风管生产中，熔融态PP通过模具定型。模具流道结构影响物料取向，过度取向会导致各向异性，使纵向强度高于环向。采用分段式冷却技术可减少内应力，避免后期使用中的开裂风险。
2. 焊接工艺对节点强度的作用
热风焊接是PP风管连接的主要方式。焊条材质需与母材匹配，焊接温度控制在250270℃之间，确保熔融充分且不降解。焊缝强度可达母材的85%90%，但若存在气孔或未熔合缺陷，将成为结构薄弱点。
三、结构设计与强度分布
1. 壁厚与加强筋布局
根据《通风与空调工程施工规范》，DN500以下风管壁厚通常为35mm。对于高压系统，可通过增加筋肋高度（如1520mm）替代单纯增厚，既节省材料又维持抗压能力。有限元分析显示，矩形风管转角处应力集中系数可达直边的1.8倍，需局部增强。
2. 支吊架间距的力学匹配
实际工程中，PP风管***允许支吊架间距约为金属风管的60%。以400×200mm断面为例，当跨度超过2.5m时，挠度会随时间呈非线性增长，建议采用双吊点+防晃支架组合。
四、服役性能验证强度可靠性
1. 长期蠕变性能
在恒定载荷下，PP材料会发生缓慢形变。实验室数据显示，20℃环境中，持续应力超过材料屈服强度30%时，十年后应变可达初始值的23倍。因此，设计安全系数应≥1.5，并预留定期检测余量。
2. 环境耐受性测试
低温脆性：20℃环境下冲击强度下降约40%，需选用低温增韧改性料；
化学腐蚀：浓度<10%的酸碱溶液对其无明显影响，但苯类溶剂会导致溶胀，强度损失可达50%；
紫外线老化：经氙灯加速老化720小时后，拉伸强度保留率不足75%，户外应用必须添加炭黑等屏蔽剂。
五、失效模式与强度边界
典型破坏形式包括：
脆性断裂：多发于冬季施工不当导致的冲击破坏；
疲劳裂纹：设备振动引发的周期性应力超过10⁶次循环；
连接失效：法兰螺栓预紧力过***造成翻边变形。
这些案例表明，强度极限不仅取决于静态指标，更受动态载荷与安装质量制约。
结语：系统思维下的强度管理
塑料PP风管的强度本质是材料科学、制造工艺与工程实践的协同结果。从选材阶段的MFR（熔体流动速率）控制到运维期的红外热成像检测，每个环节都影响着***终的安全裕度。未来，随着纳米改性技术和智能传感材料的融合，PP风管或将实现强度自感知与自适应调控，推动通风系统迈向更高可靠性时代。
